山东年产100万吨煤粉制备项目
山东省某能源公司从世邦工业购入4台MTW欧版磨（二期）用于煤粉制备，通过微煤雾化技术供给工业锅炉作为燃料，大大提高了锅炉的燃烧效率及热效率，年收益逾亿，成为煤炭高效清洁利用的典范。

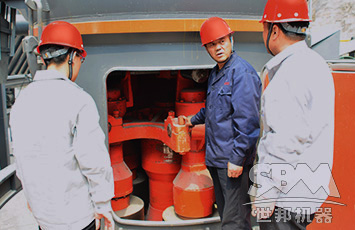

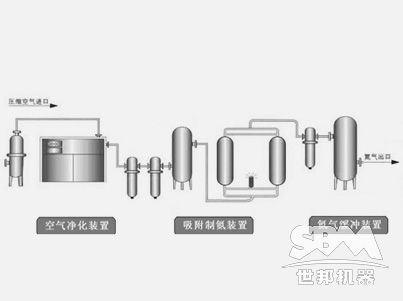

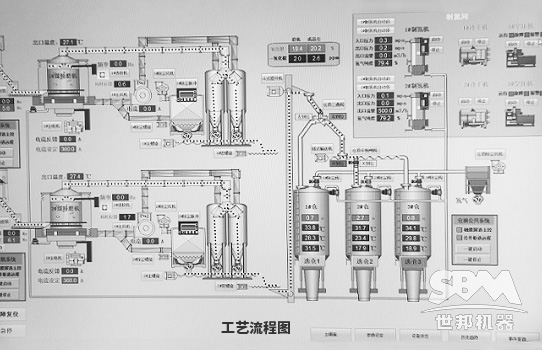

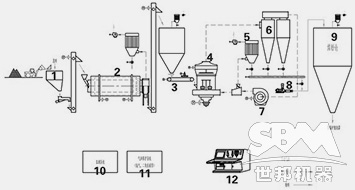

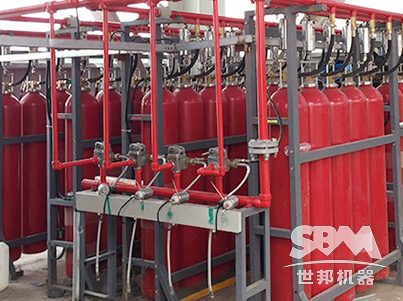

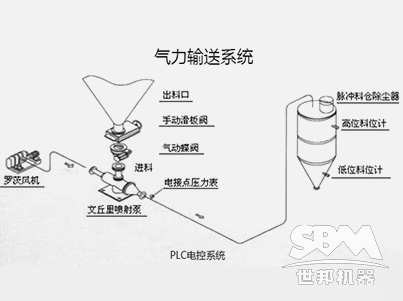

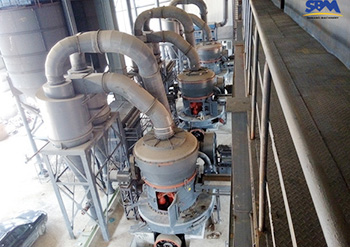

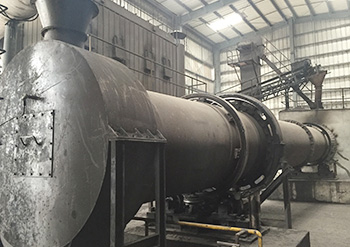

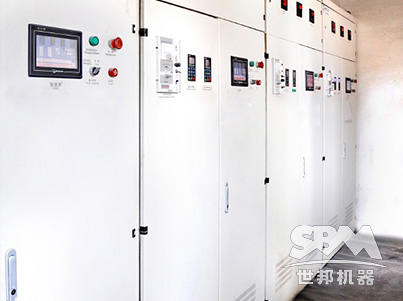

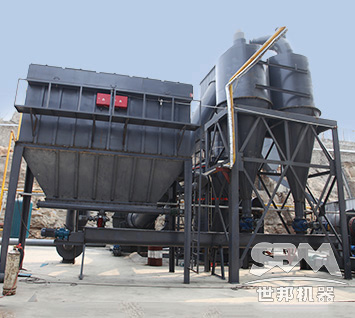

据煤炭协会报告显示，逾七成煤炭企业出现亏损，行业形势严峻。煤炭行业的转型已经迫在眉睫。因此，在实行煤炭消费总量控制的前提下，如何提高传统煤企的经济效益、如何高效清洁地利用煤炭资源、如何降低煤炭对环境的污染成为众多企业探讨的问题。 MTW欧版磨4台（二期） MTW系列欧版磨粉机成套系统，是具有世界先进水平的新一代磨粉设备。该设备采用锥齿轮整体传动、内部稀油润滑系统、油温在线测量等多项世界先进技术，拥有多项自主技术产权，具有占地面积小、综合投资少、运行成本低、高效、环保等众多优点。 系统组成： 原料仓、封闭式定量给料机（可选）、MTW欧版磨粉机、集粉器（煤磨防爆除尘器）、风机、除铁器、烘干系统、输送系统等等。 空气经压缩机压缩之后经过高效除油器除去大部分油、水、尘埃后，进入冷冻式压缩空气干燥机，除去大量的水分，再经粉尘精滤器除去粉尘，再进入储气罐缓冲后进入填装吸附剂的变压吸附氧氮分离系统，即制氮机组。洁净的压缩空气由吸附塔底端进入，气流经空气扩散器扩散以后，均匀进入吸附塔，进行氧氮吸附分离后从出口端流出氮气，进入氮气缓冲罐。 当保护区内温度超过预设报警温度时，报警信号传送至报警主机，报警主机发出指令警铃开始报警，一氧化碳浓度报警信号也通过信号线接至火灾报警主机，当一氧化碳浓度也超过预设报警浓度时，报警主机发出指令声光报警器开始报警，随后报警主机开始30秒延时倒数，倒数至0时，报警主机发出信号至二氧化碳灭火系统氮气启动瓶组打开对应电磁阀，氮气启动二氧化碳灭火系统对报警区域灭火。系统有自动、手动、机械应急手动和紧急启动/停止四种控制方式。 气力输送系统主要将煤粉送入成品储存罐，可实现长距离输送。 中控系统以工业计算机作为整个系统的核心单元，通过多种通讯技术来读取PLC或ECS，采集现场设备的状态，根据现场设备的状态，由计算机发出指令来控制现场的设备，由此实现设备的远程操控、设备信息的记录分析、打印机打印出设备的运行报告等功能。 MTW欧版磨具有专为磨粉机研发设计的专家智能控制系统，采用ESC智能控制，在实现集中控制的同时，亦可实现远程监控，通过手机、Ipad等移动终端设备，即可查看生产线的运行情况。 原煤仓内的原煤经定量皮带给料机进入刮板输送机，通过刮板输送机送入烘干机内进行烘干，烘干后的原煤经密闭刮板输送机输送至封闭式储存仓，通过运输车等转运至制粉系统原料储存仓，通过调速皮带机喂入MTW215欧版磨粉机内部，研磨后的粉体经选粉机分级后，沿管道进入集粉器（余气采用脉冲除尘器收集），收集的成品煤粉经螺旋输送系统进入煤粉提升机，提至成品煤粉仓进行储存，根据需要由罐车进行运输。整套系统增加制氮系统和二氧化碳系统，提供防爆和灭火防护，关键部件安装有防爆阀，防止设备损坏。 为了非常大限度的节省工期，降低客户的投资，本次煤粉制备项目采用项目总包服务。项目总包服务是世邦工业专门针对客户投产便捷性的要求，而设计的“交钥匙”服务项目。该服务贯穿现场地形环境勘测考察、生产线工艺设计、原料检测试验、成品要求分析、客户投资成本预算、设备安装及调试等各个环节；可避免客户方因建材准备、人力不足等特殊因素造成项目操作中断而延缓投产时间。项目总包服务，使客户投产便捷性非常大化，满足客户投产时间紧急的需求，赢得山东客户高度好评。 为了提高煤粉生产线的简单易操作性能，该生产线采用独特的烘干磨粉两步法操作。两步法煤粉制备系统是指烘干与制粉分离的解决方案，磨腔温度相对较低，是MTW欧版磨特有的煤粉制备工艺，该工艺系统相对简单且容易控制，同时可以大大提高生产线的安全性能。 MTW欧版磨采用锥齿轮整体传动、内部稀油润滑系统、油温在线测量等多项世界先进技术，拥有多项自主技术产权，整个系统具有占地面积小、综合投资少、运行成本低、高效、环保等众多优点。 为了确保煤粉制备过程中的防火防爆安全性能，生产线配备了氮气系统、一氧化碳、二氧化碳灭火系统，非常大限度的确保设备运行中的安全平稳。 同时，采取有效措施严格控制排放废气的含尘浓度在国家规定范围内，生产线采用了先进技术生产的脉冲除尘器，非常大限度地降低生产线对周围环境的影响。 项目总包服务 烘干磨粉两步法 脉冲除尘器 由于此次煤粉生产线规模较大，对煤粉的品质要求比较高，因此我们在选择厂家的时候非常慎重，经过长时间多方面的考察最终选定的世邦工业的设备，从现场考察到安装调试，我们都获得了专业的解决方案与服务，购买的4台（二期）磨粉设备运行良好，产量也超过了设计产能。 该技术的核心在于“微煤配置、多次涡流雾化”，也就是说让高速空气旋转涡流与200目的微煤混合进入涡流雾化器，使微煤与空气充分混合雾化并形成旋转涡流后，进入炉内悬浮燃烧，经过热力系统、测控系统、尾气净化系统实现高效燃烧,排放达到天然气排放水平。 高效微煤锅炉系统使用的微煤通过精选、烘干、磨制形成200目的微煤，集中管理，统一配送，既可有效保证煤粉质量的稳定，又可取消分散的堆煤场，减少地面污染。具有高效节能、清洁排放、自动化水平高、环境友好等特点，经济、环保、节能效益明显。大力发展并推广应用高效环保煤粉锅炉，对推动煤炭清洁高效利用，改善大气环境，发展节能环保产业具有十分重要的意义。
项目概况
项目背景
性能标准
生产线设备配置
煤粉制备系统主机设备
煤粉制备系统辅助设备
制氮系统
灭火系统
气力输送系统
智能化中央控制系统
工艺分析
项目优势
项目总包服务
操作便捷
投资少
安全环保性能高
客户反馈

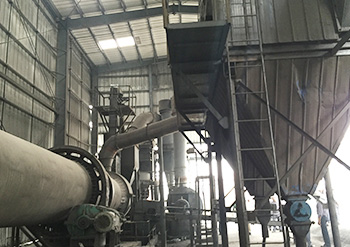

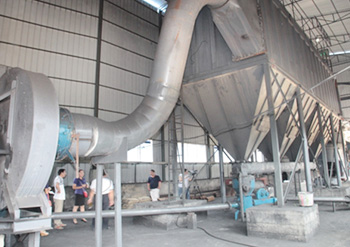

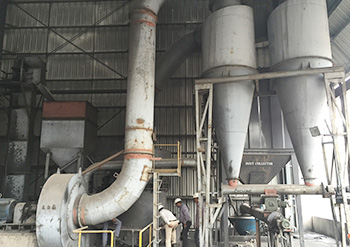

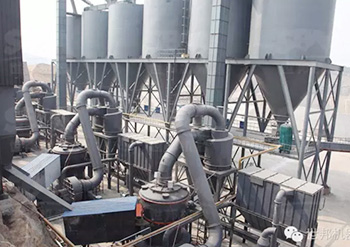

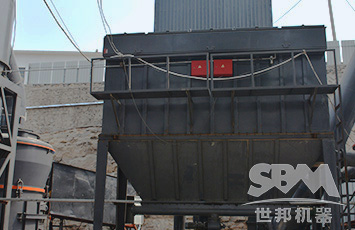

客户现场照片
延伸阅读
微煤雾化技术
在线咨询
效益评测
经济效益评测
微煤雾化技术改造传统燃煤锅炉，可将燃烧效率提高到98%，热效率提高到90%以上，吨蒸汽由5.5吨提高到9吨以上，与传统燃煤锅炉相比较，节煤30%以上，节电20%、节水10%、节地60%、节约人力50%，生产的煤粉销售额达到8亿，利税达到1亿。
社会效益评测
该生产线生产的煤粉通过微煤雾化技术供给工业锅炉燃烧，打破了传统的块煤燃烧状况，属于煤炭高效清洁利用的典范，促进了煤炭转型升级，对于煤企顺利度过严冬具有启示意义。
环境效益评测
大气污染排放指标达到天然气锅炉的排放标准，，实现了不见尘、不见煤、不见渣、不见烟。
