工业4.0时代的先驱

智能化HST315单缸圆锥破在河南驻马店玄武岩现场大放异彩

工业4.0是德国政府提出的一个高科技战略计划，在中国相对应的概念是中国制造2025，工信部和中国工程院把中国版的工业4.0的核心目标定义为智能制造，这个词表述非常准确。由智能制造再延伸到具体的工厂而言，就是智能工厂。智能制造、智能工厂是工业4.0的两大目标。在工业4.0的影响下，各行各业都开始了智能化的探索。

项目概况

方案设计—安装调试

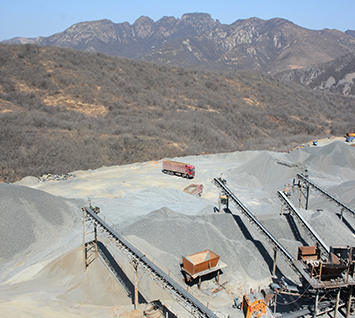

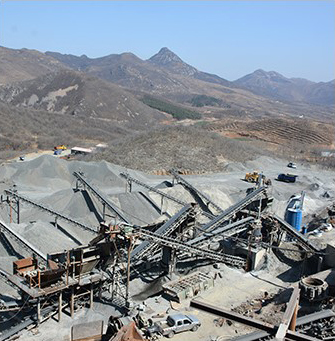

驻马店客户玄武岩破碎现场是运行不到3年的老生产线，之前用的是国内其他厂家的设备，产量一般，但维修成本很高，不到3年的时间里更换了大部分主设备。在2015年12月份客户更换了世邦工业集团的两台HST315单缸液压圆锥破、一台PE900×1200鄂式破碎机，主机设备HST315单缸液压圆锥破采用目前国内先进的智能化控制方式，经过近一个月的改造安装调试，目前已经投产运行三个月时间，生产出的砂石骨料粒型优良、在建材市场上受到青睐，在市场上有较高的售价，用户对世邦工业集团的产品和服务都非常满意。

项目背景

受“一带一路”、“十三五”规划的影响，中国在基础建设上面的投资加大。“一带一路”沿线涉及60多个国家，基础设施建设正进入加速期，投资总规模或高达6万亿美元。2016年中国铁路总公司计划完成投资8000亿元。“十二五”铁路固定资产投资完成3.58万亿元，新线投产3.05万公里，较“十一五”分别增长47.3%和109%。铁路、公路等基础建设需要大量的砂石骨料，因此高质量的砂石骨料生产成为众多企业竞相投资的热潮。
天然砂开采成本越来越高经过多年不断开采，天然砂资源正在迅速减少，很多地区天然砂已枯竭或接近枯竭，而天然砂石属于不可再生资源，有些地区为了保持自然景观、保护江堤河坝、保护生态平衡，规定严禁开采天然河砂。
在政策以及环境因素的影响下，河北石家庄地区鼓励相关企业推广机制砂生产，保护生态环境。
玄武岩具有抗压性强、压碎值低、抗腐蚀性强、沥青粘附性好等优势，已是国际上公认的修建公路、铁路、机场跑道所用石料中卓越的材料。不仅如此，玄武岩还是高层建筑轻质混凝土的优质骨料，由于其具有气孔多且坚硬的特性，将其掺合在混凝土里，可以使混凝土重量减轻，但又不失坚固，同时也具有隔音、隔热等优点，深受各大建材市场青睐，对玄武岩原料的需求非常旺盛，玄武岩投资前景明朗。

性能标准

原料：玄武岩，750mm以上

原料特性：普式硬度等级7级以上

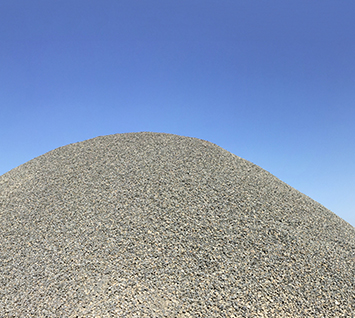

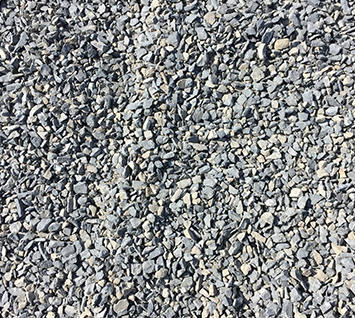

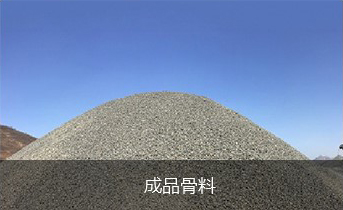

成品规格：五种成品骨料，0-5mm、5-12mm、12-24mm、24-31mm、31-40mm

产量：450-500吨/小时

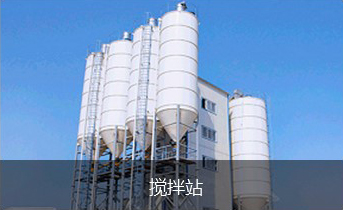

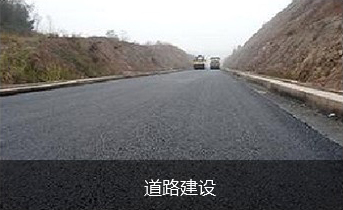

成品用途：搅拌站、公路建设、高铁建设

生产线设备配置

按照客户要求，玄武岩破碎后的成品料有五种，因此世邦工业工程师在生产线配置时结合生产线原有设备情况，替换了产能和效率较低的粗碎和中细碎设备，同时采用多级成品筛分，配备PLC智能化操控方式及除尘系统，确保整条生产线的高效、环保。

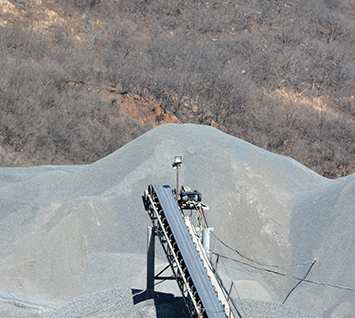

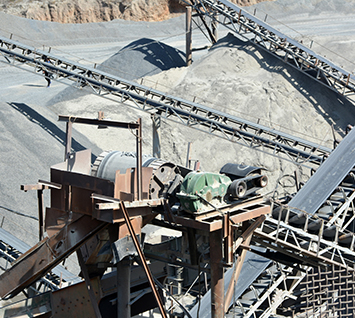

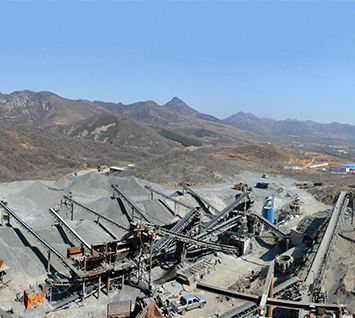

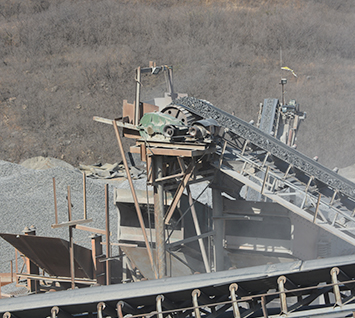

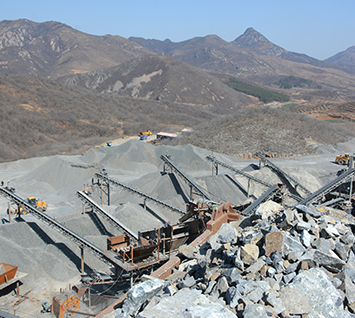

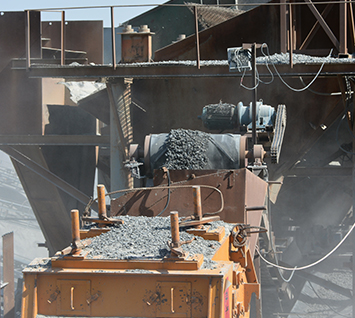

现场生产线有PE900×1200颚式破碎机、两台HST315单缸液压圆锥破、一台ZSW420×110给料机、五台3Y2160圆振动筛、一个中转料仓，一套除尘系统，十几条传送皮带机。

设备	数量	用途	操作方式
PE900×1200颚式破碎机	1台	粗碎	手动
HST315单缸液压圆锥破	2台	中细碎	PLC智能化控制
ZSW420×110给料机	1台	粗碎给料	手动
3Y2160圆振动筛	5台	中细碎筛分	手动
中转料仓	1个	储料	手动
除尘系统	1套	除尘	手动

工艺分析

20-750mm玄武岩经过土石分离后由ZSW420×110给料机给入到前列破PE900×1200颚式破碎机，破碎到0-300mm经过皮带机传送到中转料仓。中转料仓下方设有液压阀门和小型振动给料机，经给料输送至两台HST315单缸液压圆锥破破碎，再进入两台3Y2160圆振动筛，把40mm以上的物料返回中转料仓，筛下物料经过三台3Y2160圆振动筛成品筛分。

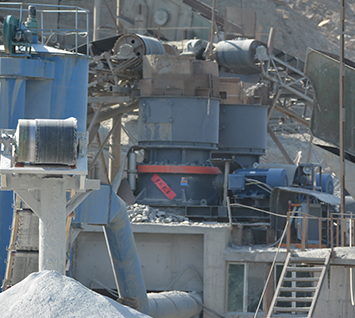

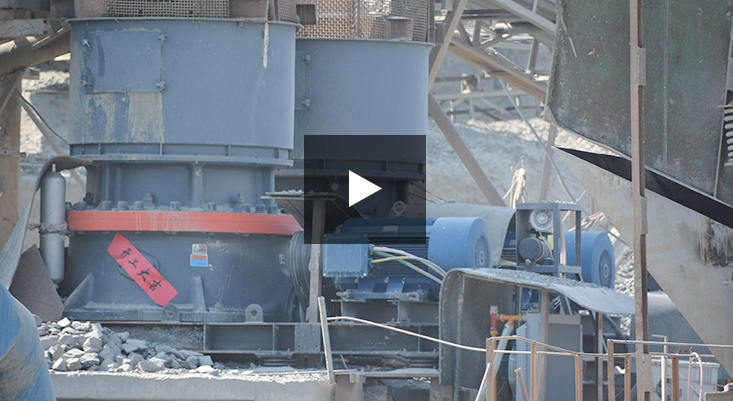

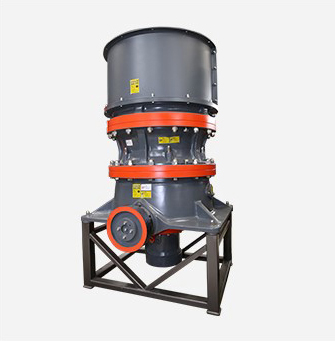

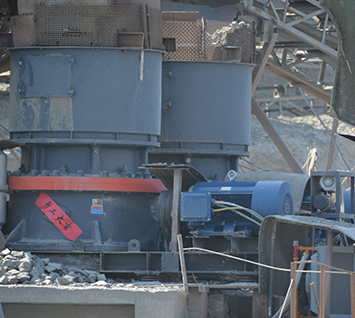

HST单缸液压圆锥破
工艺流程图

智能化控制系统向“工业4.0”致敬：HST315单缸液压圆锥破突出亮点

此次客户使用的主设备是目前国内矿山破碎行业的主流设备---HST315单缸液压圆锥破，除了该设备本身的效率高、成本低、寿命长的优势，智能化电控系统成为该生产线的一大亮点。智能化电控系统可提供手动控制、恒定排料口控制、恒定功率控制等多种运转模式供用户选择；可连续监测破碎机内部实际负荷，自动对设备进行调节，从而优化破碎机的利用率，使破碎机在工作时间都能很好地发挥其性能；能自动监测并提供告警，显示运行参数，实时了解破碎机运行情况。如：当衬板磨损到更换期不能再继续使用时，便在控制盘上自动显示和报警。

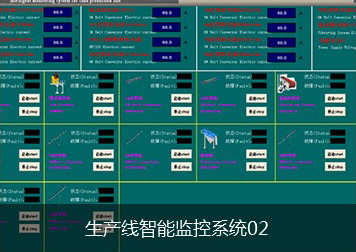

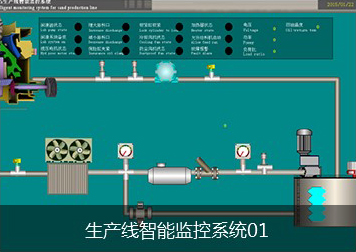

1、中控系统：中控系统是世邦工业集团针对大型破碎生产线或者有集中控制要求的客户开发的专用控制产品，以工业计算机作为整个系统的核心单元，通过多种通讯技术来读取PLC(可编程控制器)，采集现场设备的状态，根据现场设备的状态，由计算机发出指令来控制现场的设备，由此实现设备的远程操控、设备信息的记录分析、打印机打印出设备的运行报告等功能。中控系统可以完美实现生产线的自动化、智能化和集中化，可满足客户的多种控制要求，实现设备的分散管理，集中控制：

1）、设备集中控制，远程操控，远程参数设置。

2）、数据记录，历史查询，数据打印，开机时间记录，运行时间自动存储。

3）、系统灵活，操作便捷，功能强大，资源共享，安全性能高。

4）、强大的通讯功能，系统扩展功能，远程物联网控制，用户可随时随地查看设备状态。

5）、设备运行自动化程度高，模糊控制。大大节省人工和材料的成本。

6）、可实现监控可视化、生产线自动化、实现单独启停、一键启停、单控和联锁切换、自动判定运行故障、故障状况下自动停止相关设备。

7）、后期可根据生产工艺的优化，快速的完成生产线升级改造。

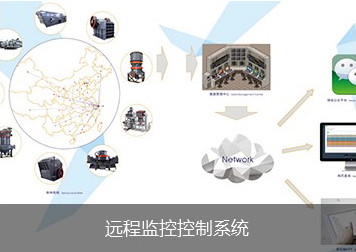

2、远程监控控制系统（物联网）：这种系统可以让所有设备融入到网络当中，无论身在何地，只要有一台能上网的设备，客户就能随时查看设备的运行情况，并能查阅历史记录远程监控控制系统还可以提供即时预警服务，当磨机设备出现故障时，我们将及时通知相关人员停机检修，并提供远程指导维修服务，方便快捷无死角。

厂家大PK：看世邦工业集团如何突破重围拿下一系列订单

此次驻马店玄武岩生产线是世邦工业集团质量与服务PK掉别的厂家的典型案例。驻马店客户玄武岩破碎现场是2-3年的老生产线，之前用的是外厂家的设备，产量一般，但维修成本很高，两年的时间里更换了3-4台主设备。通过市场调查了解，最终选定世邦工业集团一系列破碎设备进行生产。

1、公司实力：世邦工业集团是全世界享有盛誉的破碎筛分整形制砂成套设备制造商，，公司研发生产的矿山破碎、建筑破碎以及塔楼制砂系列产品已经广泛应用于全球多数国家的采矿冶金、市政工程、高速铁路、高速公路、桥梁、港口、机场、水（核）电站等领域重点项目的建设，并以卓越的品质和完善的服务享誉中外市场。

2、产品质量：以质量取胜是世邦工业集团在30年的发展中一直坚守的标准，针对该客户现场使用的别的厂家的主机设备经常损坏的问题，世邦工业集团根据玄武岩硬度较硬的特性，为客户配备硬物料终结者---HST单缸圆锥破，不仅产品质量过硬，还配备了智能化操控系统，大大出乎客户的意料。

3、极速生产：由于客户一直处于生产之中，为了避免客户生产中断造成的经济损失，世邦工业集团接到项目任务后，提前做好准备工作，保证客户现场不缺少成品库存，能够让客户正常营业。现场安装的时候，安装工程师加班加点在6天内，把两台设备安装完成及其他问题全部处理完毕，让客户进入正常生产，减少损失。

4、售后服务：在30余年的发展中，公司的服务一直拥有良好的口碑，在标准化服务升级的前提下，公司持续完善服务体系，打造了经验更加丰富的服务团队，为客户不仅免费规划场地、设计安装基础图和流程图，提供公司较专业的技术培训，而且派技术人员现场指导安装和调试设备。公司服务范围遍布全球160多个国家和地区，在智能化的影响下，率先使用传统上门服务与网络在线服务双重服务措施，全方位无死角解决客户需求。

客户评价

之前我们使用的国内小厂设备，但是两年的时间内主机就更换了一遍，而且维修成本太高。经过市场调查得知世邦工业集团在矿山破碎方面具有很大优势，所以合作购买了两台单缸圆锥破和一台颚破，从签合同到投产用了不到一个月时间，世邦工业集团真的是令我刮目相看，不仅设备质量好，服务效率也很高。后续我们的项目还会继续和世邦工业集团合作。
